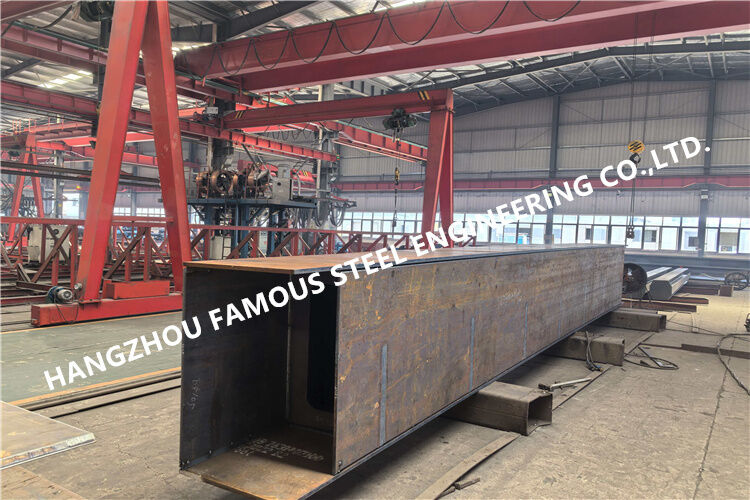

أمريكا القياسية AASHTO/AWS D1.5M فولاذ قوس الجسر مربع صناعة شعاع

أمريكا القياسية AASHTO/AWS D1.5M تصنيع شعاع صندوق الجسر المقوس الفولاذي

تطورت جسور العوارض الفولاذية لتصبح واحدة من أكثر أشكال البنية الفوقية السائدة للبنية التحتية للطرق السريعة والسكك الحديدية متوسطة إلى طويلة المدى عبر أمريكا الشمالية والمشاريع الهندسية العالمية التي تتبنى مواصفات التصميم الأمريكية، مع عمل كود لحام الجسر AASHTO/AWS D1.5M باعتباره المعيار الفني الإلزامي الأساسي الذي يحكم جميع أعمال التصنيع المسبق للمحلات واللحام الميداني لهياكل الجسور هذه. تمت صياغته وتحديثه بشكل مشترك من قبل جمعية اللحام الأمريكية (AWS) والرابطة الأمريكية لمسؤولي الطرق السريعة والنقل بالولاية (AASHTO)، تم تخصيص أحدث إصدار من كود D1.5M لعام 2025 خصيصًا لفولاذ الجسور الهيكلي منخفض الكربون والسبائك، ويتميز عن مواصفات اللحام الهيكلي العامة AWS D1.1 من خلال مقاومة التعب الأكثر صرامة والتحكم في الكسر وقواعد الاختبار غير المدمرة التي تستهدف أحمال مركبات الجسر الدورية والتآكل البيئي على المدى الطويل. تعتمد عوارض الصندوق الفولاذي بشكل كامل على اللحامات ذات الأخدود الكامل الاختراق وأنظمة التقوية الملحومة لتشكيل مقاطع عرضية مجوفة مغلقة؛ ومن ثم فإن كل رابط تصنيع بدءًا من فحص وارد الفولاذ الأساسي وحتى قبول اللحام النهائي يكون مقيدًا بشكل صارم بشروط D1.5M، والتي تحدد بشكل مباشر السلامة الهيكلية ومتانة الخدمة والأداء المضاد للإجهاد للجسر بأكمله الذي يمتد لعقود من التشغيل. توضح هذه الورقة التكوين الهيكلي لجسور العارضة الفولاذية القياسية، وإطار المواصفات الأساسية لـ AWS D1.5M، والتحكم في اللحام المصنف بين المكونات الحرجة للكسر والمكونات غير الحرجة للكسر، ومعايير تنفيذ التصنيع وقيمة التطبيق الهندسي العملي للنظام القياسي.

1. التركيب الهيكلي والمزايا الميكانيكية لجسر العارضة الصندوقي الفولاذي القياسي

تتكون العارضة الصندوقية ذات السطح الفولاذي النموذجي من خمسة مكونات ملحومة أساسية: لوحة السطح العلوية، لوحة الويب العمودية، لوحة شفة التوتر السفلية، أدوات التقوية الطولية المغلقة / المفتوحة الملحومة على أسطح اللوحة الداخلية والأغشية الوسيطة المستعرضة المتباعدة على طول الاتجاه الطولي للجسر. يتراوح سمك اللوحة الرئيسية التقليدية من 12 مم إلى 32 مم، في حين أن ألواح التقوية الثانوية والحجاب الحاجز تستخدم ألواح فولاذية ملفوفة من 10 مم إلى 20 مم؛ يتم نقل جميع القطاعات المنفصلة ذات أطوال المصنع الجاهزة التي تتراوح من 10 إلى 30 مترًا إلى مواقع البناء من أجل اللحام النهائي في مجال الوصلة كعوارض مستمرة كاملة الامتداد. بالمقارنة مع عوارض الألواح التقليدية على شكل حرف I، يتميز المقطع العرضي للصندوق المغلق بالصلابة الالتوائية المتميزة وقدرة توزيع الحمل الجانبي، والمقاومة الفعالة للأحمال الحية اللامركزية من شاحنات الطرق السريعة والتأثيرات الديناميكية للقطار عالي السرعة، مما يقلل من استهلاك الفولاذ الإجمالي بنسبة 15٪ إلى 22٪ تقريبًا في ظل معلمات تصميم الامتداد والحمل المتطابقة.

المواد الأساسية المستخدمة في عوارض الصندوق القياسية الأمريكية تتبع بشكل أساسي درجات الفولاذ الإنشائي من سلسلة AASHTO M270 (أي ما يعادل ASTM A709)، بما في ذلك الدرجة 345 (A709 Gr50)، والفولاذ المقاوم للتجوية عالي الأداء HPS485W والفولاذ منخفض السبائك عالي القوة من الدرجة 690، وكلها مغطاة ضمن النطاق المطبق D1.5M (قوة الإنتاجية ≥690 ميجاباسكال). يتم لحام الأضلاع الطولية المغلقة على شكل حرف U للسطح العلوي المتعامد بشكل مستمر أسفل ألواح السطح، مما يشكل نظامًا متكاملًا لمحامل الرصيف المتعامد والذي يشتت أحمال العجلات المركزة بشكل موحد على شبكات العارضة الصندوقية والحواف السفلية؛ تعد هذه الوصلات الملحومة الكثيفة من الضلع إلى اللوحة هي المواضع الأكثر عرضة للتعب في العوارض الصندوقية وتصبح كائنات فحص رئيسية تنظمها متطلبات تحمل اللحام المضاد للتعب D1.5M. تتقاطع ألواح الحجاب الحاجز من خلال القواطع المحفوظة على أدوات التقوية الطولية وهي ملحومة بالكامل بجدران صندوقية داخلية لتقييد تشويه القسم تحت حمل الرياح الجانبي والتحميل غير المتماثل للمركبة، حيث يتم تحديد أحجام شرائح اللحام والتسخين المسبق ومعايير قبول العيوب بوضوح في البند 6 والبند 8 من معيار D1.5M.

2. الإطار التنظيمي الأساسي لـ AWS D1.5M لحام العارضة الصندوقية

يختلف D1.5M عن معايير لحام البناء العالمية، فقد تم تجميعه خصيصًا لبيئة خدمة الجسور التي تتميز بأحمال متناوبة متكررة وتقلبات في درجات الحرارة وأجواء خارجية قابلة للتآكل، مع إجمالي 12 بندًا رسميًا في إصدار 2025 الحالي، من بينها البنود من 1 إلى 11 التي تحدد متطلبات اللحام العامة للأعضاء غير المعرضة للكسر (NFCM)، ويحدد البند 12 الحصري مواصفات صارمة للتحكم في الكسر للأعضاء المعرضة للكسر (FCM)، وهو الشرط الأكثر أهمية لشفة شد العارضة الصندوقية والتحكم في لحام الوصلة الرئيسية. تم تجميع المعيار في تنسيق وحدة مزدوجة (متري D1.5M وإمبراطوري D1.5)، مما يرضي التصنيع المتري الدولي وقياس الأبعاد العرفي الأمريكي في وقت واحد.

يكمن مبدأ التصنيف الأساسي لـ D1.5M في فصل FCM وNFCM للتحكم الفني المتباين: يشير FCM إلى شفة التوتر السفلية للعارضة الصندوقية، ولحامات أخدود الوصلة الطولية كاملة الاختراق للشبكات والوصلات الرئيسية للسطح المتعامد، والتي قد يؤدي كسرها الهش المفاجئ تحت أحمال الخدمة إلى انهيار جزئي أو كامل للجسر دون مسار نقل حمولة زائدة عن الحاجة، مثل مكونات التوتر الرئيسية أحادية الخلية ذات الصندوقين. تفرض جميع اللحامات FCM ثلاث قواعد إلزامية في البند 12: جداول مخصصة لدرجة الحرارة المسبقة/التداخلية المستقلة عن NFCM، واختبار صلابة تأثير درجة الحرارة المنخفضة Charpy V-notch (CVN) لمعدن اللحام المترسب والمنطقة المتأثرة بالحرارة، بالإضافة إلى الاختبار غير المدمر للتغطية الكاملة بالموجات فوق الصوتية (UT) والفحص غير المدمر (NDE) الذي ينفذه مفتشون معتمدون من المستوى الثاني. في المقابل، فإن العوارض الصندوقية متعددة الخلايا التي تحتوي على ثلاث غرف صندوقية متوازية أو أكثر تمتلك مسارات حمل قوة زائدة عن الحاجة ويتم تصنيف معظم اللحامات المقوية الداخلية والغشاء على أنها NFCM، وتعتمد جداول التسخين المسبق العامة والفحص البصري التقليدي بالإضافة إلى نقطة جزئية في تجربة الاقتراب من الموت لكل بند 6 من D1.5M.

تعد الموافقة على مواصفات إجراءات اللحام (WPS) وسجل تأهيل الإجراءات (PQR) الشرط المسبق الأساسي قبل تصنيع مجموعة العارضة الصندوقية التي ينظمها البند 3 من D1.5M؛ جميع عمليات اللحام المطبقة، بما في ذلك اللحام بالقوس المغمور (SAW) لحامات أخدود الشفة الطويلة المستقيمة، واللحام القوسي بقلب متدفق (FCAW) للحام شرائح التقوية، واللحام بالقوس المعدني المحمي (SMAW) لإصلاح لصق المجال، يجب أن تكمل تأهيل PQR وفقًا لمتطلبات عينة الاختبار القياسية قبل الإنتاج الرسمي. تتوافق أيضًا اللحامات المسمارية لتجميع المكونات مع مواصفات اللحام المسماري D1.5M: اللحامات المؤقتة التي سيتم إعادة صهرها بالكامل أثناء اللحام المستمر اللاحق يمكن أن تتنازل عن التسخين المسبق الصارم، في حين تحتاج اللحامات المسمارية الدائمة المحجوزة إلى التسخين المسبق ومعايير الجودة المماثلة التي تتوافق مع اللحامات النهائية النهائية.

3. مراقبة جودة اللحام التفصيلية والتسامح مع العيوب للعارضة الصندوقية لكل D1.5M

يستهدف التسامح الهندسي لعيوب اللحام الذي تم تحديثه في D1.5M:2025 بشكل مباشر عيوب لحام العارضة الصندوقية النموذجية بما في ذلك التقويض والاختراق غير المكتمل والمسامية، مع حد تقويض مصنف ثلاثي الطبقات تم تحسينه حديثًا ليحل محل التنظيم المزدوج المعياري السابق. بالنسبة إلى اللحامات الأخدودية على شفة شد العارضة الصندوقية ومنطقة شد الويب (اللحام المستعرض لإجهاد الشد الأولي)، يقتصر الحد الأقصى المسموح به لعمق القطع على 0.01 بوصة (0.254 مم)، وهو التسامح الأكثر صرامة لمنع بدء صدع التعب من تركيز الإجهاد عند الشقوق السفلية؛ يسمح قطع اللحام في شرائح الزاوية المقواة بعمق يصل إلى 1/8 بوصة، وتطبق لحامات التوصيل المساعدة العادية غير المجهدة عتبة القطع بمقدار 1/16 بوصة، مما يوجه بشكل فعال حكم قبول مفتشي المصنع في الموقع لحامات التقوية الضخمة على المساحة الداخلية للصندوق.

يعد التحكم في درجة الحرارة والتسخين المسبق عنصرًا تنظيميًا حيويًا آخر في D1.5M لتصنيع عوارض صندوقية ذات ألواح سميكة لتجنب التكسير البارد الناتج عن الهيدروجين. يتم تحديد الحد الأدنى لقيمة التسخين المسبق حسب درجة الفولاذ الأساسية وسمك اللوحة ودرجة حرارة البيئة المحيطة من خلال الجداول المرفقة القياسية: بالنسبة للوحة A709 Gr50 التي يزيد سمكها عن 38 مم المستخدمة للشفة السفلية للصندوق، يبدأ التسخين المسبق NFCM عند 70 درجة فهرنهايت (21 درجة مئوية)، بينما يرتفع التسخين المسبق FCM المقابل إلى أكثر من 150 درجة فهرنهايت (65 درجة مئوية) تحت سمك مماثل لكل جداول خاصة من البند 12؛ يتم تحديد درجة الحرارة العلوية للممر الداخلي للتحكم في مدخلات حرارة اللحام وتحسين هيكل حبيبات اللحام لتحسين المتانة في درجات الحرارة المنخفضة، وهو أمر بالغ الأهمية بشكل خاص للحام لصق المجال في الهواء الطلق في فصل الشتاء للعوارض الصندوقية.

يختلف نطاق الاختبار غير المدمر بشكل حاد حسب فئة الأعضاء تحت D1.5M: جميع اللحامات ذات الأخدود FCM كاملة الاختراق للوصلات الرئيسية للعارضة الصندوقية تتطلب مسح UT بنسبة 100% بعد تبريد اللحام إلى درجة الحرارة المحيطة، مع معايير رفض أكثر صرامة من D1.1؛ تعتمد لحامات شرائح NFCM التي تربط الأغشية والمقويات الداخلية فحصًا دوريًا لأخذ العينات UT بالإضافة إلى الفحص البصري الكامل، فقط إشارة التشقق السطحي تؤدي إلى اختبار اختراق السائل الإضافي (PT). يجب على اللحامات المعيبة غير المؤهلة أن تقوم بصياغة إصلاح WPS رسمي وإعادة لحام كاملة بعد إزالة منطقة الخلل بالكامل عن طريق الطحن أو التلاعب، مع تكرار لحامات FCM التي تم إصلاحها إعادة اختبار تجربة الاقتراب من الموت بالكامل كحام إنتاج أصلي وفقًا لبنود الإصلاح القياسية.

4. التطبيق الهندسي والأهمية الصناعية لمعيار D1.5M للجسور ذات العارضة الصندوقية

منذ أن أصبحت D1.5M مواصفات مرجعية إلزامية لدليل تصميم جسر AASHTO LRFD، فإن أكثر من 70% من جسور الطرق السريعة ذات العوارض الفولاذية المتوسطة والطويلة في أمريكا الشمالية تتبنى هذا المعيار لإدارة اللحام بالدورة الكاملة، وتمتد إلى مشاريع العطاءات الدولية الخارجية في جنوب شرق آسيا والشرق الأوسط وأفريقيا وفقًا لقوانين التصميم الأمريكية. يعمل تنفيذ D1.5M الموحد على توحيد معايير حكم التصنيع بين المصممين ومصنعي الفولاذ والمفتشين الخارجيين ومقاولي البناء، مما يلغي المتطلبات الفنية غير المتسقة الناجمة عن مواصفات الأقسام الإقليمية المتناثرة قبل إصدار معيار AWS-AASHTO الموحد في السبعينيات.

من المنظور الاقتصادي والمتانة، فإن التحكم القياسي في اللحام المضاد للتعب D1.5M يقلل بشكل فعال من تكلفة صيانة صدع الكلال في المرحلة المبكرة لعوارض صندوق السطح الفولاذي المتعامد؛ تعمل المواصفات المناسبة للتسخين المسبق وصلابة الكسر على خفض معدل إصلاح التشققات الباردة أثناء تصنيع الألواح السميكة بأكثر من 60%، مما يقلل فترة البناء الإجمالية وتكلفة المشروع لقطاعات العوارض الصندوقية الجاهزة. مع الانتشار التدريجي لعوارض الصناديق الفولاذية عالية الأداء المقاومة للعوامل الجوية HPS في هندسة الجسور الحديثة، تواصل D1.5M تحديث شروط معلمات اللحام المقابلة في كل إصدار جديد لتتناسب مع تطور المواد الفولاذية الجديدة، مع الحفاظ على موقعها المهيمن الأساسي في صناعة لحام جسور عوارض الصناديق الفولاذية الأمريكية والعالمية ذات المواصفات الأمريكية.

خاتمة

تحدد الميزة الهيكلية الملحومة ذات المقطع المغلق لجسر العارضة الفولاذية الدور التوجيهي الذي لا غنى عنه لمعيار AWS D1.5M في دورة حياة التصنيع بأكملها. تم تطوير نظام الإدارة المصنف FCM/NFCM الفريد الخاص بالمعيار، وقواعد التسخين المسبق المستهدفة، والتسامح المتدرج للعيوب ونظام تجربة الاقتراب من الموت المتدرج بدقة للاستجابة لخصائص إجهاد العارضة الصندوقية ومخاطر الكسر في ظل حمولة مركبة متناوبة طويلة المدى. المراجعة المستمرة والتحسين الفني لـ D1.5M يواكبان تقدم الجسور الفولاذية عالية الأداء والتقدم المبتكر في تكنولوجيا اللحام، ليصبح ضمانًا تقنيًا أساسيًا لعمر الخدمة الطويل، وبناء الجسور ذات العارضة الصندوقية الفولاذية ذات السلامة العالية وفقًا للمعايير الأمريكية، وكذلك توفير نظام المواصفات المرجعية الناضجة لهندسة الجسور ذات العارضة الصندوقية العالمية التي تمارس معايير تصميم الطرق السريعة الأمريكية.
