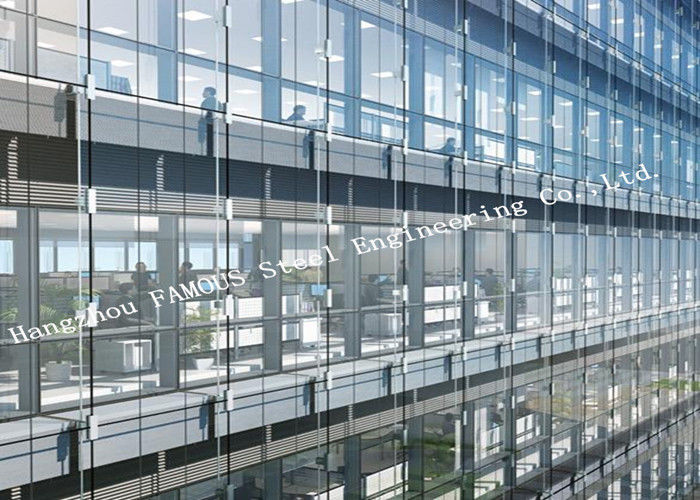

واجهة الحائط الساتر الزجاجية ذات التهوية المزدوجة لمركز التسوق

واجهة الحائط الساتر الزجاجية ذات التهوية المزدوجة لمركز التسوق

الميزة الأساسية لجدار ستارة التهوية مزدوج الطبقة هي جدار ستارة مزدوج الطبقة وتدفق الهواء والتبادل ، لذلك يسمى هذا النوع من الحائط الساتر بجدار ستارة تهوية مزدوج الطبقة.يلعب جدار ستارة التهوية المزدوج الطبقة دورًا كبيرًا في تحسين العزل الحراري والعزل الحراري وعزل الصوت للجدار الساتر.وهي مقسمة إلى جدار ستارة تهوية داخلية مغلقة وجدار ستارة تهوية خارجي مفتوح.الحائط الساتر الأول مناسب لمناطق التدفئة ولديه متطلبات عالية للمعدات.الجدار الساتر الخارجي محكم ، وعادة ما يستخدم الزجاج المجوف ، يجب أن يكون ملف تعريف الألمنيوم للجدار الساتر مفتوح الإطار معزول حراريًا من الألمنيوم ؛يتبنى جدار الستارة الداخلية جدار ستارة زجاجي أحادي الطبقة أو أبواب ونوافذ ألومنيوم أحادية الطبقة.من أجل تحسين تأثير توفير الطاقة ، يتم وضع مصاريع كهربائية أو مصاريع كهربائية في الممر.النوع الثاني مقابل جدار ستارة التهوية الداخلية.يتم إغلاق جدار الستارة الداخلية لجدار ستارة التهوية الخارجية المفتوحة ويستخدم زجاج مجوف ؛يستخدم الحائط الساتر الخارجي زجاجًا أحادي الطبقة مع مداخل الهواء ومنافذ العادم.خذ الحرارة وأخرجها من مخرج الهواء العلوي لتقليل تأثير الحرارة الشمسية المشعة وتوفير الطاقة.لا يتطلب الأمر معدات ميكانيكية خاصة ، ويعتمد تمامًا على التهوية الطبيعية ، وانخفاض تكاليف الصيانة والتشغيل ، وهو حاليًا الشكل الأكثر استخدامًا.يمكن فتح وإغلاق مخرج الهواء الخاص بجدار ستارة التهوية الخارجية المفتوحة.التأثير الأكثر مباشرة لاستخدام جدار ستارة التهوية مزدوج الطبقة هو توفير الطاقة.تأثير عزل الصوت باستخدام جدار ستارة مزدوج الطبقة مهم للغاية.تقنية الحائط الساتر مزدوج الطبقة أكثر تعقيدًا ، ويتم إضافة جدار ستارة إضافي ، وتكون التكلفة أعلى.بالإضافة إلى ذلك ، نظرًا لأن مساحة البناء محسوبة من الجلد الخارجي للجدار ، ستفقد منطقة البناء بنسبة 2.5 ٪ -3.5 ٪ ، ويولي المطور مزيدًا من الاهتمام لهذا المؤشر الاقتصادي.التطبيق العملي للجدار الساتر مزدوج التهوية: مصرف فرانكفورت التجاري ؛مبنى وارسو التركيز فيلتروا.مبنى مكاتب شركة هايدلبرغ للطباعة ؛محطة سكة حديد برلين الشرقية ؛نادي برلين للسيارات ؛مبنى مكاتب بنك دارمشتات الألماني ؛شركة فرانكفورت أليانز للتأمين ، مبنى ألمانيا.

تخصيص:

تصنيف:

ينقسم الحائط الساتر الزجاجي المزدوج بشكل أساسي إلى أنظمة الدورة الدموية الداخلية والتدوير الخارجية ، والتي لها نقاط مشتركة ونقاط مختلفة.السمة المشتركة هي أن تأثير الدفيئة يتشكل بين الزجاج المزدوج الزجاجي ، ويتم استبعاد الهواء شديد الحرارة في الدفيئة في الصيف من الهواء الطلق يتم التحكم في الطاقة الحرارية الشمسية ليتم تفريغها في الغرفة ، بحيث يكون فصل الشتاء والصيف لديهم الكثير من الطاقة.في الصيف ، تعد طريقة مظلة الشمس ضرورية لمنع الأشعة فوق البنفسجية والإشعاع الحراري القوي.

خصائص التداول الداخلي:

1. يمكن أن يعتمد التصميم الهيكلي شكل عزل الإطار أو عزل الوحدة]

2. بشكل عام ، الزجاج الخارجي خفف ، والزجاج الداخلي خفف من الزجاج

3. اعتماد إجراءات إلزامية ونظام مواسير يتم التحكم فيها إلكترونياً لاستبعاد معظم الهواء الساخن من الممر الساخن المغلق مزدوج الطبقة خلال يوم الصيف.في فصل الشتاء ، سيتم نقل التخزين الحراري لتأثير الدفيئة إلى الداخل من خلال تسخين نظام دائرة خط الأنابيب ، وسيتم تحقيق تأثير توفير الطاقة.تم تصميم سمك التجويف بين الطبقات الخارجية للرياح ليكون ضيقًا.بشكل عام ضمن 120-200 مم (بشكل فردي حوالي 400 مم).

4. ضرورة إضافة قناة وشاح للهواء الطبيعي لدخول الغرفة

5. من السهل تنظيف الغبار بين الزجاج المزدوج.

6. يتم استخدام مواد أقل ، وبالتالي فإن التكلفة أقل.

7. ولكن تحتاج إلى استخدام محرك إلكتروني لاستخراج الهواء ، ولديه معدل توفير طاقة أقل من هيكل الدورة الخارجية.

خصائص الدوران الخارجي:

1. تصميمها الهيكلي يمكن أن يتبنى شكل الإطار الخارجي ، وحدة أو اتصال نقطة ، وشكل عزل الإطار الداخلي أو وحدة عزل الزجاج العازل.

2. بشكل عام ، يتم تقسية الزجاج الخارجي بقطعة مفردة أو طبقة داخلية ، ويتم تقوية الزجاج الداخلي بواسطة أجوف (منخفض ه).

3. يتم اعتماد تأثير "أنبوب الدخان" الطبيعي ، ويتم استبعاد الهواء الساخن في الدفيئة من الهواء الطلق خلال النهار في الصيف ، ويختلف تأثير "أنبوب الدخان" على الأرضيات المختلفة.

4. سمك التجويف بين الطبقات الداخلية والخارجية أكثر سمكًا ، على سبيل المثال ، يدخل الأفراد بين الطبقات الداخلية والخارجية في أعمال التنظيف

5. ليست هناك حاجة لإضافة معدات خاصة للهواء الطبيعي لدخول النافذة والمنزل.تم تصميم جدار الستارة الخارجي مع مداخل ومنافذ الهواء ، وجدار الستارة الداخلي مصمم لفتح الأبواب أو النوافذ.وتجدر الإشارة إلى أن المدخل والخروج يمنع دخول الرمال والغبار.يدخل الهواء الخارجي مدخل الهواء في التجويف ومخرج الهواء بعد الحرارة العالية وتبادل الهواء.

6. يجب النظر في الغبار بين الزجاج المزدوج لسهولة التنظيف

7. يتم استخدام المزيد من المواد ، وبالتالي فإن التكلفة أعلى.

الأداء البيئي:

يختلف الحائط الساتر ذو التهوية المزدوجة الطبقة عن الحائط الساتر التقليدي أحادي الطبقة ، والذي يتكون من جدران ستارة داخلية وخارجية.يتم تشكيل مساحة مغلقة نسبيًا بين الحائط الساتر الداخلي والجدار الساتر الخارجي.يدخل الهواء هذه المساحة من خلال مدخل الهواء السفلي ويترك هذه المساحة من مخرج الهواء العلوي.تسمى هذه المساحة الممر الساخن.كان الهواء في الممر الساخن دائمًا في حالة التدفق ، ويتبادل الحرارة باستمرار مع السطح الخارجي للجدار الساتر الداخلي ، لذلك تسمى الطبقة المزدوجة من خلال الحائط الساتر أيضًا الحائط الساتر الممر الساخن.يغير هيكل الحائط الساتر التقليدي ، باستخدام عملية غير لاصقة لتجنب التلوث الثانوي لغراء السيليكون ؛لا يتطلب الحائط الساتر الخارجي زجاجًا مطليًا ، وعندما يضيء ضوء الشمس المباشر على السطح الزجاجي ، لن ينعكس الزجاج بسبب انعكاس مرآوي ، لا يوجد تلوث ضوئي ؛يستخدم الهيكل المزدوج والداخلي الفريد للطبقة المزدوجة للجدار الساتر مزدوج الطبقة وطبقة واحدة من الحائط الساتر زجاجًا مجوفًا لتحسين أداء عزل الصوت للجدار الساتر التقليدي بنسبة 20 ٪ ~ 40 ٪ ، ويصل مقدار عزل الصوت إلى 50db ، وأداء عزل الصوت يصل إلى المستوى الدولي الأول ، تحسن كبير في بيئة المكتب أو المعيشة ؛كما أن وظيفته المقاومة للغبار والتهوية تجعله لا يؤثر أيضًا على تهوية النافذة في الطقس القاسي (خاصة في المناطق التي تحدث فيها العواصف الرملية) ، ويحسن جودة الهواء الداخلي ، كما يوفر أيضًا ارتفاعًا شاهقًا. إمكانية التهوية الطبيعية للجدار الساتر بناء المباني ، وبالتالي تلبية الاحتياجات المادية والنفسية للمستخدمين إلى أقصى حد.من حيث توفير الطاقة ، فهي أكثر كفاءة في استخدام الطاقة بنسبة 50٪ من الحائط الساتر التقليدي ، ويصل أداء العزل الحراري إلى المستوى الدولي الثاني.يستخدم الزجاج غير المطلي لتحقيق الإضاءة الطبيعية للضوء وتوفير الكهرباء.لديها وظائف مزدوجة لعزل الشتاء وعزل الصيف ، مما يقلل بشكل فعال من استخدام تكييف الهواء.تحقيق تأثير توفير الطاقة.من الناحية الاقتصادية ، فإن الحائط الساتر ذو التهوية مزدوج الطبقة له تكلفة مساحة وحدة أعلى واستثمار أولي أكبر ، وهو ما يقرب من ضعف تكلفة الحائط الساتر التقليدي.هذه مشكلة تهم معظم المهندسين المعماريين والمالكين ، ولكن من منظور الاهتمام على المدى الطويل ، ستكون فوائد توفير الطاقة أكثر وضوحًا.من وجهة نظر فنية ، إنها في الأساس مشكلة الوقاية من الحرائق في القناة الجوية ، ويجب اختبار طرق الوقاية المختلفة من الحرائق وآثارها من خلال الممارسة.جدار ستارة ذو تهوية مزدوجة الطبقة كمنتج تكنولوجي ناشئ ، وحمايته البيئية الجيدة ، والأداء الموفر للطاقة ، والهيكل الجديد يجلب المزيد من التغييرات على الديكور الخارجي للمبنى.
